第一款国产隐身巡航导弹面世!
点击:  作者:记者    来源:国科环宇微信号  发布时间:2022-12-24 11:39:53

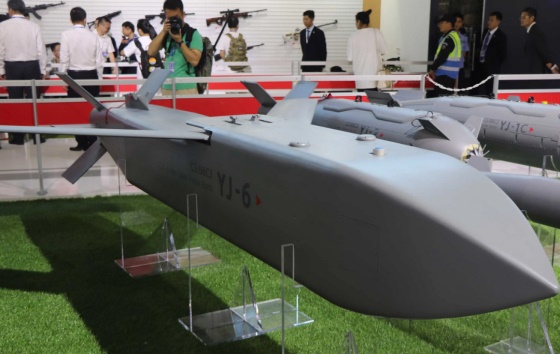

2022年珠海航展现场出现了中国第一款机载隐身巡航导弹!虽然之前也有过类似的型号,但是都不算太正统,比如YJ1000滑翔炸弹,虽然带点隐身的意思,但是机身截面是方形,侧面没有任何隐身措施,可以算是半隐身滑翔炸弹吧。





按照露面时间算,这可以算是中国最早露面的隐身武器,不过没有动力,只能叫炸弹,但是今天出现的大家伙,则完全不同了,真的是导弹。





尾部前方是一堆后掠的折叠翼,机翼剖面是后缘下方凹进去的超临界翼型,这也是高亚音速飞行器常用的翼型设计,主要特点是阻力小,升力大,而且不容易颤振。



尾部是两个一字型的水平尾舵,还有一对倾斜的垂直舵面,安置在下表面,上表面没有舵面,舵面和机身侧面的水平倾斜角度完全一致,同时我们也注意到,尾部截面相比前面的弹体有明显的收缩减阻设计,所有这些细节表命,该弹考虑过正面,下方的雷达威胁,也考虑过上空的威胁:来自预警机和战术飞机的机载雷达,也可以这么说,该弹有全方位的隐身设计考虑。



最下边缘可以看到特别尖锐的棱边设计,上表面两个角则是比较圆钝的光滑过度。





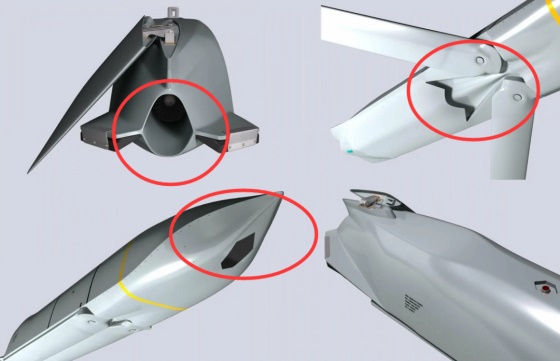

这是目前世界最强的空射隐身导弹,美国的JASSM,洛马公司设计,尺寸重量比我们这个弹明显小一些。





美国的导弹,尾部收缩的很厉害,我们国家的这个弹明显不同,这一次航展,没有看到该弹的进气道形状,从外表来看,侧面没有发现凸起的进气道,从腹部也没有看到,就此我们可以断言,这极有可能是中国第一款腹部保型进气道,具体形状会不会和美国JASSM导弹一样,还很难说。

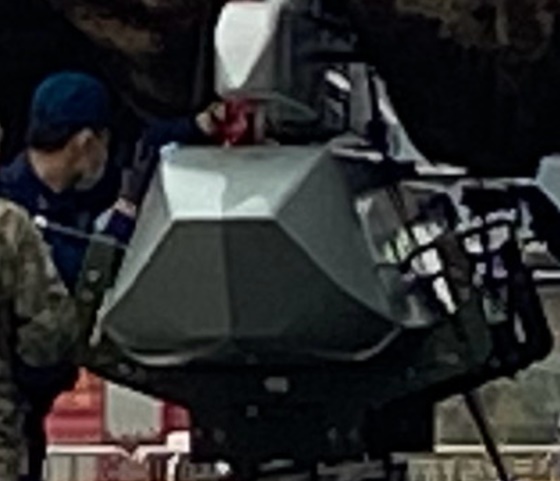

这是全世界第一款斧头形状的隐身导弹头部设计,小伙伴们都惊呆了,隐身导弹,不应该是尖锥形状吗?



让我们看看头部的设计,可以看到,分成了4个面,类似金字塔切了一半,但是在弹头下方的迎风面,我们可以看到很明显的棱线,这就代表还有一次倾斜的切削,尽量降低雷达反射截面。



弹头最让人觉得吃惊的是多出来的一条尖锐棱线,这种设计在常规的隐身导弹中没有看到,类似的设计,却出现在波音公司的黄貂鱼无人机机头上,按照隐身设计的理论,多个棱线无所谓,做得足够尖锐,外加倾斜也凑合。





波音的黄貂鱼无人加油机,采用了这种铲铲头,实际上,该机也不追求太好的隐身,外挂个加油吊舱,正面RCS也达到了0.X级别,意思不是很大。



反过来看,这个弹的机身采用了梯形截面设计,侧面的倾斜角度并不特别大,这种设计,兼顾了隐身还有导弹容积,假如采用了太大的倾斜角度,会极度压缩导弹空间,造成不良影响:比如太长太重等。





导弹头部可以看到尖锐的棱边,中国导弹这个设计,最大的好处是,可以容纳一个硕大无比的镜头,窗口比美国JASSM大几乎5倍,甚至可以变成双模设计,毫米波加红外光电设计,带来更大更强悍的功能。



这是一个特别独特的设计,反过来也可以这么猜想,很可能国产器件性能稍差,所以不得不采用更极端的办法扩大光学孔径,不管哪一种想法,我们的导弹导引头,确实可以比较豪横的安装更大尺寸的镜头,拥有更大的视野,获得更强的作战效能。



对于隐身导弹这些高精尖的产品来说,任何一种外形设计都经过几乎无数次的模拟和测试,假如效果不达标,就不可能变成产品,所以,这也是中国设计师独特的贡献。

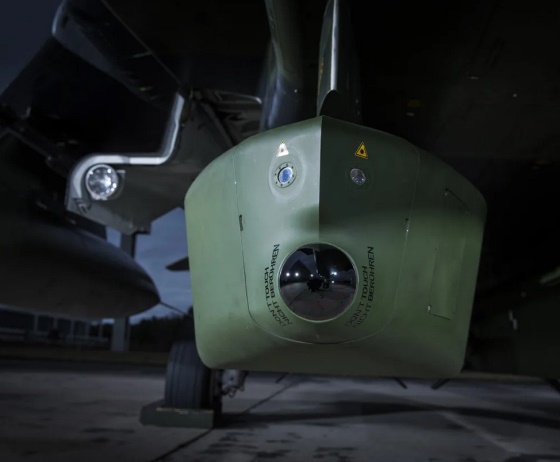

这是德国人设计的金牛座KEPD350隐身巡航导弹,弹头外形就有点非主流,直接将把球形光学镜头顶在下巴,简单粗暴,低空飞行,没有几个国家能对付的。

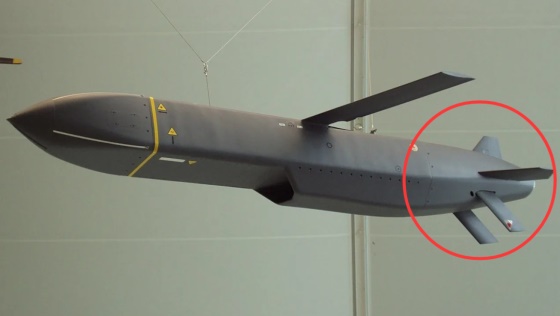

这是法国人的风暴阴影巡航导弹,导弹设计就比德国人的更精细一些,但是导弹头部做的就比较常规,普通的尖锥形,腹部是一个梯形的进气道,总体外形还可以,导弹主要采用吸波材料隐身,外形做的比较普通,和美国的JSOW几乎一个水平。





这个角度来看,弹体侧面有一定的倾斜角度,比德国人设计更好一些,尾舵有上下左右之分,垂直舵面一共有2对,都带倾斜角度,和弹体倾斜角度相同,尾部是一个小型涡喷发动机喷口,没有特别处理。





特别注意尾部的弹体收缩角度,这种设计可以减阻,是很多款导弹的常态。

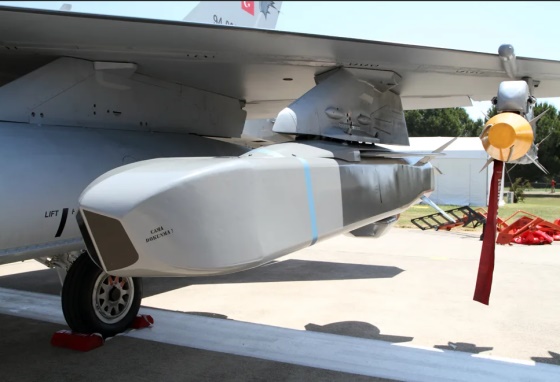

这好像是土耳其的新型巡航巡航导弹,采用了独特的大窗口设计,也带了一定程度的倾斜,我们的设计倾斜角度更大一些,预计隐身效能会更好点。





导弹上表面可以看到有2个燕尾槽,这和前面一款导弹完全不同,全面一款是大型圆柱体弹身,这一款是大型梯形截面弹身,安置燕尾槽比较方便。

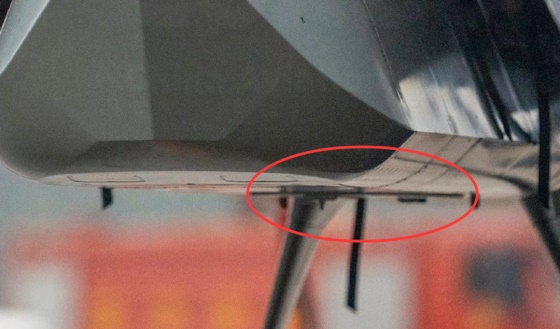

同时我们也要看到,底部还是带了一定的弧度上翘,并不是简单的平面,导弹侧面可以看到特别明显的棱边交线,看起来比较古怪,别的国家的弹体棱边几乎较大半径圆弧过渡,不像我们这么尖锐。





从这个角度可以清楚看到尾部的一些细节,尾舵的剖面设计,还有根部的跟粗大的固定端和较小活动端之间的不同,很多的棱线斜面交汇,所有这些似乎都在表明,这个导弹是经过认真设计和测试的结果,不然不会搞出那么多复杂的线条和细节。让人感兴趣的是,弹体顶端的燕尾槽挂钩,按照传统来说,会形成一个正前方的镜面反射,这个燕尾槽要么采用复杂的斜面设计,或者采用成飞设计的无侦8飞机的挂钩可翻倒设计,平时正常挂载,释放之后,可以翻倒在弹头上表面沟槽里面,获得更好的隐身效能,这些猜想需要进一步的资料确认。

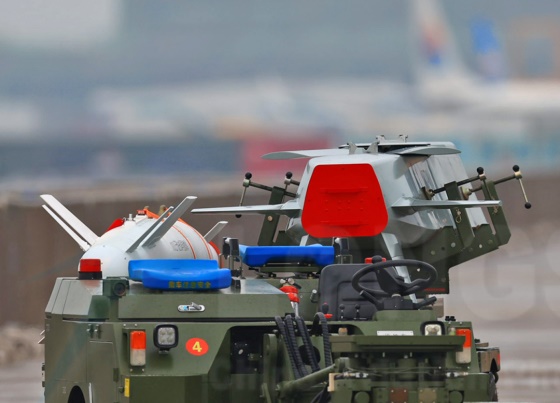

就这个导弹本身而言,侧面和腹部都没有发现进气道,唯一的解释是,腹部采用了埋入式进气道,但是目前所有图都不能显示这一点,最让人感兴趣的是,尾部居然采用了红色堵盖,这代表发动机排气口,该弹可能是真家伙,不然的话,搞个木头模型就是,尾部做个平板,不需要堵盖,就像上面一个大家伙一般。





这里应该有个进气道,但是看不出来。总体而言,这款导弹给人的印象就是:大,可能具有1吨级别的发射重量,对敌人的任何大型目标都是非常恐怖的威胁。
